真空爐自動控制系統控制的組成

 　　真空爐自動控制系統控制的組成

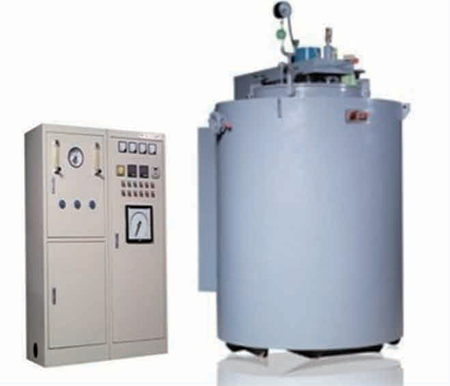

　　真空爐自動控制系統對真空釬焊工作的安全、質盆、高效、可靠等各方面的要求，經充分論證和設備調試。電控自動系統由電極升降系統、爐體控制系統、通訊聯網系統和控制畫面設計組成，也可是說是由控制柜、操作顯示臺、檢測元件和執行元件四大部分組成?？刂乒駜?nèi)部裝有可編程序控制器、接觸器、熔斷器、繼電器、可控整流器等元件。操作顯示臺面上裝有各種操作按鈕、指示燈、溫控儀、觸發器、記錄儀、真空計、電壓表和電硫表。真空爐系統的檢側元件主要有熱電偶、真空計及電離規和水壓表。

　　1、電極升降系統

　　電極自動升降自動控制系統主要包括模擬量、數字量輸人，以及模擬量、數字里輸出。模擬量以三相輸人為主，數字量輸人包含變壓器檔位信號和電極控制操作信號等，模擬量輸出為三相電極升降液壓比例閥驅動信號。在加熱過程中?？呻S時根據工藝所要求的指標，自動控制電極升降，以滿足工藝的要求。

　　2、爐體控制部分

　　主要完成爐體系統全部液壓系統、變壓器、油水冷卻器、高壓系統的控制，同時監測水冷系統、變壓器、高壓系統、液壓系統、爐體系統全部的故障、以及供電系統監測等。自動控制系統每個姆口加隔離裝置，并且數字全和模擬量模塊的輸人輸出預留la9"o的余置。同時為上位機提供系統所有動作，以及狀態的輸人信號。與上位機聯合完成設備運行全部動態的買時畫面監控功能。

　　3、通訊聯網系統

　　現代控制技術離不開網絡技術，尤其是現場總線和Inter-net技術，使得控制系統規模變得非常龐大而有效，也使得信息共享和遠程診斷成為可能。真空滬自動化控制系統由多級控制網絡組成，現代計算機集散控制系統由基礎自動化級、過程優化級和生產管理級構成。系統搜蓋了工藝生產的各個階段。在不同的層面上完成不同的任務，以保證最大的復用性、穩定性、有效性和簡易性。

　　4、自動控制畫面設計

　　自動控制畫面由支持多媒體軟件進行設計組態，然后從支持工具中下載到觸摸屏即可使用。由自動控制系統對觸摸屏狀真空爐工作穩定、安全、經濟，需要提高對鍋爐的監控品質，提高平均熱效率，節省能源和減少污染，減輕操作人員的工作負擔，提高真空爐的科學管理水平，可以獲得可觀的經濟效益。應用自控技術節能可做到少投人多產出，見效快，效果好。
